Vous avez besoin d’effectuer une ouverture dans un mur porteur et vous vous demandez comment calculer le bon IPN à utiliser ? Cet article est exactement ce qu’il vous faut ! Nous allons voir ensemble les bases du dimensionnement d’un IPN, comprendre l’importance des charges admissibles et découvrir comment utiliser un tableau de charge pour choisir la poutre IPN appropriée.
| 🔧 Étape | Description | Astuce pratique |
|---|---|---|
| 🏗️ Évaluer les charges | Déterminez les charges permanentes (poids du bâtiment) et temporaires (mobilier, personnes). | Consultez un professionnel pour une estimation précise et incluez une marge de sécurité dans vos calculs. |
| 📏 Définir l’ouverture | Mesurez la largeur et la hauteur de l’ouverture envisagée dans le mur porteur. | Ajoutez 10 % aux dimensions pour anticiper les ajustements éventuels pendant l’installation. |
| 📚 Utiliser un tableau de charge | Consultez un tableau de charge pour sélectionner l’IPN adapté en fonction des charges et dimensions. | Privilégiez un IPN légèrement surdimensionné pour garantir une marge de sécurité structurelle. |
| ⚙️ Choisir le type d’IPN | Sélectionnez entre IPN rigide pour les grandes portées droites ou IPN léger pour des charges réduites. | Assurez-vous que l’IPN respecte les normes NF en vigueur pour une installation conforme et durable. |
| 🛠️ Planifier l’installation | Préparez les supports temporaires pour maintenir la structure pendant l’installation de l’IPN. | Utilisez des étais métalliques pour un soutien sûr et stable lors des travaux. |
| 👷 Faire appel à un expert | Consultez un architecte ou un ingénieur pour valider les calculs et les choix techniques. | Demandez un certificat de conformité pour garantir la sécurité et respecter les exigences légales. |
| ❌ Éviter les erreurs communes | Sous-estimation des charges ou omission de la consultation d’experts. | Documentez chaque étape et consultez régulièrement les normes de construction en vigueur. |
L’importance d’un mur porteur
Les murs porteurs ont pour fonction principale de supporter les charges structurelles de votre habitation. Ils sont indispensables pour garantir la solidité et la stabilité de l’ensemble. Faire une ouverture dans un mur porteur sans précautions adéquates peut compromettre l’intégrité de la structure.
Avant toute modification, il est donc crucial de connaître les caractéristiques des murs porteurs. La section du mur, sa composition matérielle, ainsi que les charges qu’il supporte doivent être rigoureusement identifiées.
Comprendre le rôle de l’IPN

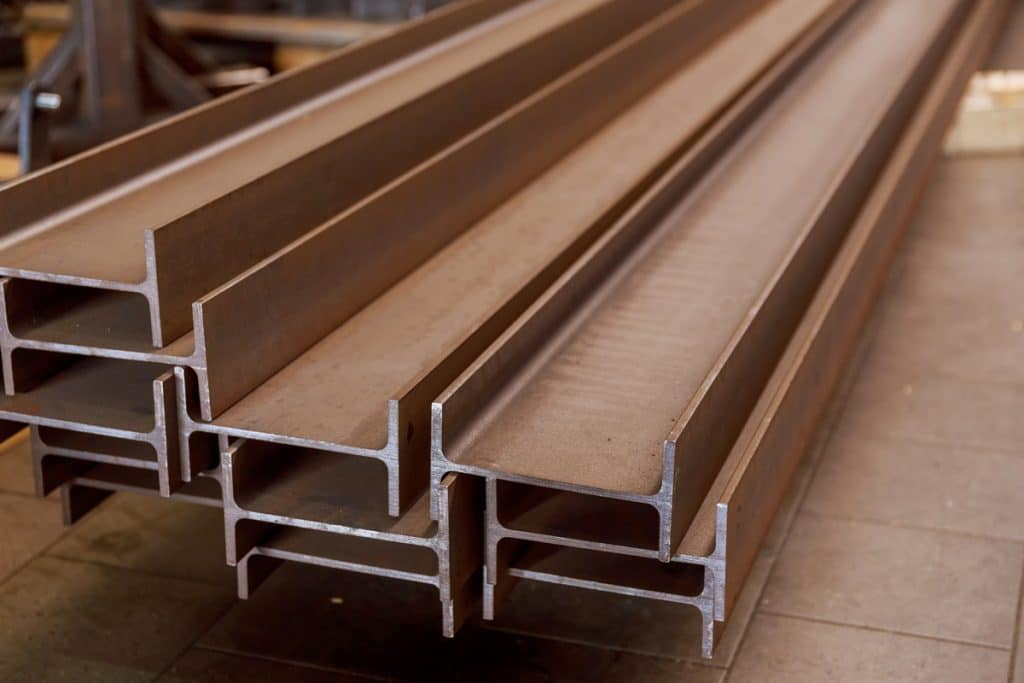

L’IPN, ou I en Profil Normal, est une poutre métallique en acier couramment utilisée pour soutenir des structures lourdes. Utiliser une poutre IPN bien dimensionnée permet de transférer efficacement les charges au sol tout en maintenant la solidité de la construction.
Pour bien choisir une poutre IPN, plusieurs facteurs doivent être pris en compte. Il s’agit notamment de la largeur de l’ouverture envisagée, de la charge totale à supporter, et des caractéristiques spécifiques du bâtiment.

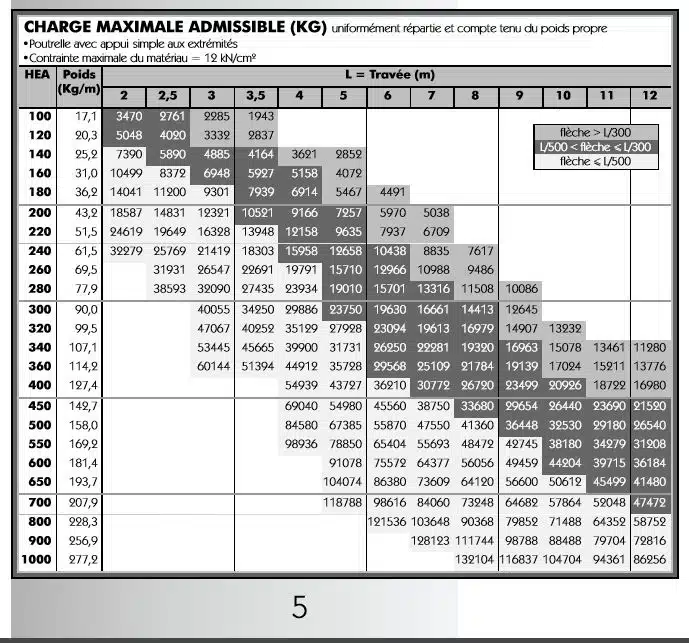

Qu’est-ce qu’un tableau de charge ?
Un tableau de charge est un outil précieux lorsqu’il s’agit de déterminer les dimensions correctes d’un IPN. Ce type de tableau répertorie différentes dimensions d’IPN et indique les charges qu’elles peuvent supporter en fonction de leur taille et de la longueur de l’ouverture.
Ainsi, en utilisant un tableau de charge, il devient possible de sélectionner le bon IPN de manière précise et sécurisée, évitant ainsi les erreurs coûteuses ou dangereuses.
Procédure de dimensionnement d’un IPN pour une ouverture dans un mur porteur
Le processus de dimensionnement d’un IPN passe par plusieurs étapes clés. Ces dernières permettent de s’assurer que la poutre choisie répond aux exigences structurelles du projet. Voici un aperçu des principales étapes :
Évaluation des charges admissibles
La première étape consiste à évaluer les charges admissibles pour la structure concernée. Cela comprend les charges permanentes (poids propre du bâtiment) et les charges temporaires (mobilier, personnes). Une bonne estimation de ces charges est cruciale pour éviter tout risque d’effondrement.
Les charges totales comprennent toutes les forces auxquelles l’IPN sera soumis après l’ouverture du mur porteur. Cette estimation peut nécessiter l’intervention d’un professionnel du bâtiment pour une analyse précise.
Consultation des abaques et tableaux de charge
Une fois les charges déterminées, l’étape suivante est de se référer à un abaque ou un tableau de charge spécifique pour les IPN. Ces outils donnent des indications claires sur les capacités de chaque profilé en fonction des paramètres définis précédemment.
En consultant un tableau de charge, vous pourrez trouver l’IPN ayant les dimensions adéquates pour supporter les charges admissibles. Les données fournies incluent généralement la hauteur, la largeur, et la capacité maximale de charge des différents profils d’IPN.
Pourquoi faire appel à un professionnel ?
Même si cet article vous guide sur comment calculer l’IPN pour un mur porteur, il reste primordial de consulter un ingénieur ou un architecte. Ce dernier disposera des compétences nécessaires pour valider les choix techniques effectués.
De plus, certains aspects réglementaires et légaux doivent également être respectés. Un professionnel sera en mesure de fournir tous les conseils et garanties pour mener votre projet en conformité avec les normes de sécurité en vigueur.
Les risques d’une mauvaise installation
Ne pas respecter scrupuleusement les étapes de dimensionnement et ignorer les recommandations professionnelles peut entraîner des conséquences graves. Parmi celles-ci, on peut évoquer des fissures, des affaissements ou même l’effondrement partiel ou total du bâtiment.
Par conséquent, investir du temps et éventuellement de l’argent dans une expertise professionnelle n’est jamais superflu lorsqu’il s’agit de modifications structurelles majeures.
Conseils pratiques pour le calcul IPN
Voici quelques conseils pratiques pour vous aider à réussir votre projet de création d’ouverture dans un mur porteur :
- Réunir toutes les informations structurelles : Assurez-vous de connaître la composition du mur, les dimensions exactes de l’ouverture souhaitée, et les charges actuelles supportées.
- Utiliser des logiciels spécialisés : Des outils informatiques adaptés existent pour simuler l’effet des charges sur différents types d’IPN. Ils facilitent grandement le calcul IPN et offrent des solutions optimisées.
- Consulter régulièrement les normes de construction : Les normes évoluent ; il est essentiel de vérifier que vos plans respectent les règles actuelles de sécurité.
- Prévoir un surplus de sécurité : Lors du choix de l’IPN, il vaut mieux surestimer légèrement les charges afin de prévoir une marge de sécurité supplémentaire.
Quelques erreurs communes à éviter
Lors de la réalisation d’une ouverture mur porteur, certaines erreurs sont fréquentes mais néanmoins évitables :
Sous-estimation des charges
Sous-estimer les charges admissibles peut conduire à choisir une poutre IPN inappropriée. Cette erreur compromise non seulement la solidité de la structure, mais engendre aussi des coûts supplémentaires pour corriger l’installation.
Il est donc impératif de prendre en compte toutes les sources de chargement, y compris les charges temporaires comme le mobilier ou les fluctuations saisonnières de poids.
Omission de consultation des spécialistes
Ignorer le recours à des experts en génie civil ou architecture peut sembler une économie, mais c’est souvent une fausse bonne idée. Leur expertise permet de valider les études préalables et offre une garantie de conformité et de sécurité.
De plus, certains projets de construction bénéficient grandement de l’utilisation de matériaux alternatifs et écologiques. Selon un expert en urbanisme, certaines plantes mal aimées peuvent être d’excellents isolants.
Calculer l’IPN pour un mur porteur à l’aide d’un tableau de charge demande rigueur et précision. En suivant les étapes mentionnées et en prenant des précautions recommandées, vous pouvez entreprendre ce type de travaux en toute sécurité. Ne négligez jamais l’appui de professionnels qualifiés pour assurer la durabilité et la légalité de vos installations.
Avec ces conseils en tête, vos projets de rénovation gagneront en efficacité et en sérénité. Alors, prêt à ouvrir votre mur porteur ? N’oubliez pas que patience et méthode sont vos meilleurs alliés !
